Esta impresionante gigafoto de AMD Zen 2 a nivel microscópico parece el mapa de una gran ciudad

Por:

xataka

28

Publicado: 13 de noviembre, 2019 — 15:31 p.m. (hace más de 3 semanas)



La imagen que os traemos hoy es puro 'Silicon Pr0n'. El ingeniero Fritzchens Fritz es reconocido por realizar imágenes de alta resolución a chipsets, placas base y CPUs. Hace dos años saltó a la fama cuando radiografió el corazón de la Xbox One original, dejando a la vista todos sus componentes. Ahora, Fritz nos trae una gigafoto de Zen 2, la nueva arquitectura de AMD anunciada este año , fabricada en 7 nanómetros y cuya base se utilizará para la futura Xbox Project Scarlett.

La imagen es simplemente impresionante, con un nivel de detalle altísimo y donde podemos ver con facilidad todos los componentes de la nueva microarquitectura de AMD para sus CPU. Para conseguirlo, Fritz hace uso de la fotografía infrarroja . Os dejamos con algunas imágenes para que veáis de qué hablamos. El autor las guarda en su cuenta de Flickr, donde podéis consultarlas a resolución original.

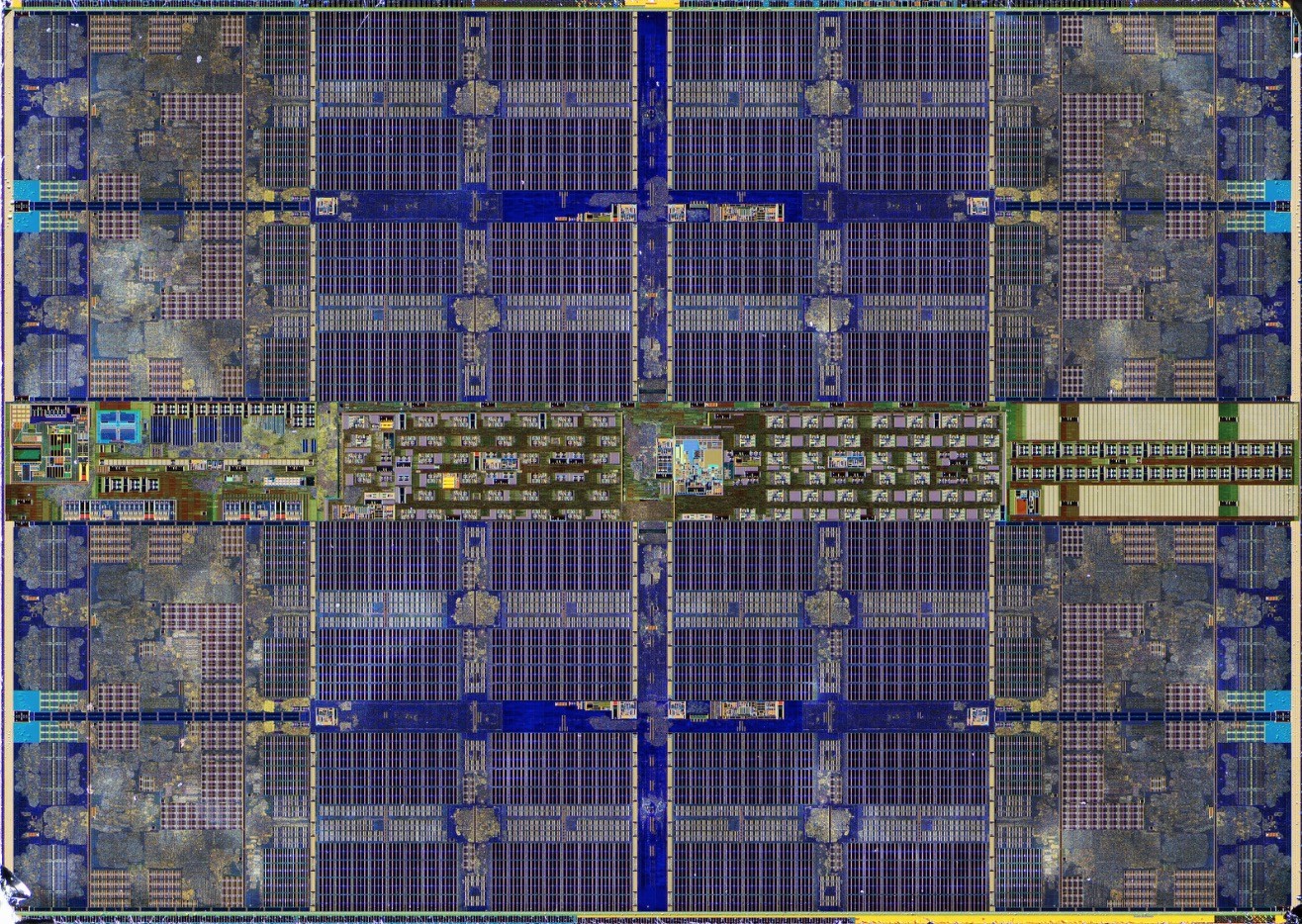

Unas 2.100 fotografías para crear esta impresionante radiografía de AMD Zen 2



Imagen original de Fritzchens Fritz en Flickr



Imagen original de Fritzchens Fritz en Flickr

Además de la increíble capacidad técnica, Fritzchens Fritz ofrece sus imágenes bajo licencia de dominio público para que puedan ser compartidas aquí y en otros lugares. Una manera de apreciar los detalles es a través de un visor mejor que el propio de Flickr. Nos recomiendan un enlace de Github, donde podremos navegar por los rincones de la gigafoto.

La gigafoto ha sido realizada aproximadamente con unas 2.100 fotografías, que al expandirse ocupan un tamaño de 2,8 gigabytes . Mientras, la pequeña ha sido con 165. Si nos fijamos en las distintas imágenes que ofrece, el nivel de detalle es tal que puede leerse perfectamente el logo de AMD y el año de realización del microprocesador. En concreto estamos ante un EPYC 7702 de AMD, un circuito integrado con un tamaño de 10,32mm x 7,34mm (75,75mm²).



Imagen original de Fritzchens Fritz en Flickr



En Xataka

Transistores inversos: qué son, para qué sirven y por qué aspiran a reinventar la electrónica

El equipo utilizado para la fotografía, tal como puede leerse en su cuenta de Flickr, es un microscopio Olympus BH2-UMA, un objetivo Olympus ULWD NeoSplan 20 0.40, una lente ocular WHK 10x/20 L y una cámara Sony NEX-5T.

Fritzchens Fritz explicaba en Youtube cómo extrae el circuito y los limpia para poder fotografiarlos con precisión . Un trabajo minucioso y efectivo, pues sus fotografías son realmente impresionantes y sirven para trasladarse por unos segundos a un nivel de detalle completamente alejado de nuestro día a día.
